В магнитных зарядных кабелях используется метод штыревого соединения, и они состоят из штырей, магнитов, изолирующего пластика и провода. Они достигают электрического соединения, магнитно притягивая зарядный кабель к интерфейсу устройства. Ниже я представлю базовую структуру и принцип работы магнитных зарядных кабелей.
Основные компоненты магнитного зарядного кабеля

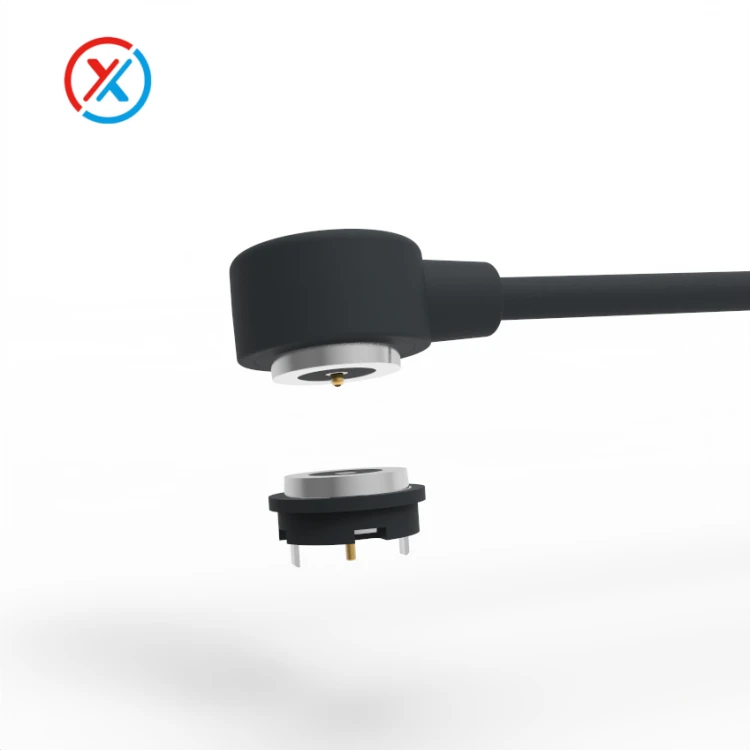

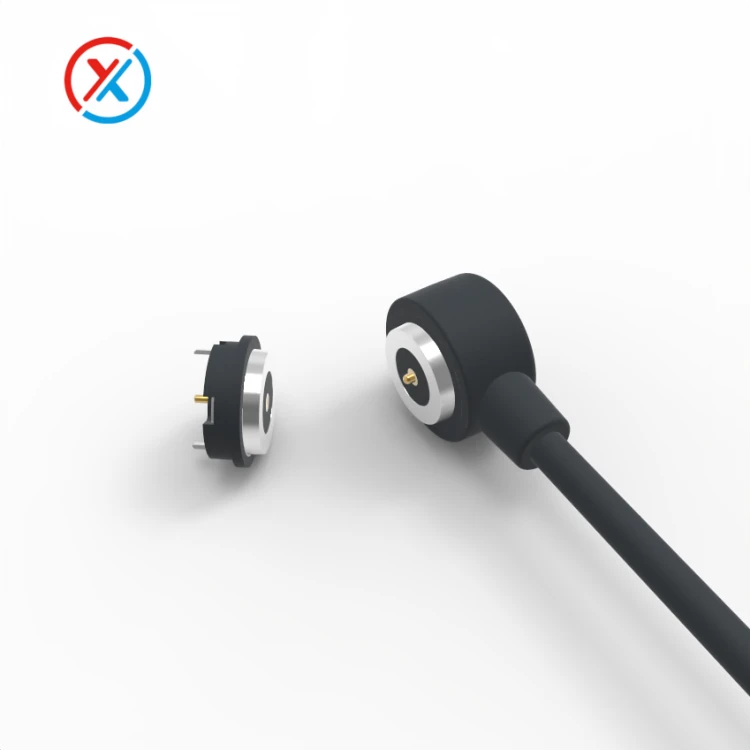

Магнитный кабель: один конец представляет собой разъем USB, другой конец подключается к магнитному разъему, а средняя часть состоит из корпуса кабеля и проводников. Магнитный разъем состоит из магнита, изолирующего пластика и подпружиненного-пого-штыря, отвечающего за проведение электричества или передачу сигналов.
Магнитный разъем: состоит из магнита, изолирующего пластика и металлических штырей. Он устанавливается на приемном конце устройства и может соединяться с зарядным кабелем для обеспечения передачи тока и данных.
Принцип работы магнитных зарядных кабелей
- Автоматическое соединение магнитной силой
Когда вы подносите магнитный зарядный кабель близко к устройству, в игру вступают магниты. Магниты на устройстве и зарядном кабеле притягиваются друг к другу, а зарядный кабель автоматически прикрепляется к разъему устройства с помощью магнитной силы. В процессе подключения зарядного кабеля к устройству точная центровка не требуется. Магнитное притяжение позволяет зарядному кабелю автоматически находить место соединения, упрощая традиционный процесс «подключи-и-используй».
- Электрический контакт
Когда зарядный кабель соединяется с магнитным разъемом на стороне устройства, штырь Pogo совмещается с точкой контакта на стороне устройства. Штифт Pogo имеет встроенную-пружину, поэтому он сжимается до определенного рабочего хода, поддерживая давление во время контакта, чтобы в конечном итоге сформировать электрический контакт и обеспечить стабильную передачу тока. Его конструкция обеспечивает определенную глубину вставки, предотвращая прерывание тока из-за плохого контакта или перегрева.
- Передача зарядного тока
Как только соединение станет стабильным, адаптер питания начнет подавать ток на устройство через контакт Pogo. Во время этого процесса устройство регулирует напряжение и ток с помощью системы управления аккумулятором, чтобы обеспечить безопасную зарядку аккумулятора. По сравнению с традиционными зарядными устройствами магнитные зарядные кабели обеспечивают более стабильный ток, а износ интерфейса не влияет на скорость зарядки.
- Оптимизация конструкции магнитных зарядных кабелей
Такая конструкция не только упрощает процесс подключения-и-воспроизведения, но также обеспечивает стабильность и безопасность при длительном-использовании. Я покажу, как оптимизация конструкции обеспечивает стабильность и безопасность.
Магнитная сила: Сила магнитной силы должна быть точно рассчитана, чтобы обеспечить стабильное соединение. Чрезмерная магнитная сила может привести к ослаблению соединения аккумулятора-материнской платы из-за повторяющихся нагрузок с течением времени, что влияет на производительность и срок службы устройства. Поэтому разработчики регулируют силу магнита в соответствии с конкретными потребностями каждого устройства, чтобы она не влияла на производительность устройства или стабильность соединения.
Долговечность штифтов Pogo: Срок службы штифтов Pogo составляет до 100 000 000 циклов. Поскольку штифты Pogo неоднократно вставляются и вынимаются, их долговечность имеет решающее значение. Высококачественные-штифты Pogo обычно покрываются золотом-или никелем-для повышения их коррозионной стойкости и проводимости.
Контроль тока и напряжения. Выходной ток и напряжение магнитного зарядного кабеля необходимо адаптировать к требованиям устройства. Высококачественные-кабельные магнитные зарядные кабели выдерживают более высокие токи, исключая перегрев или электрические неисправности во время быстрой зарядки.
- Сценарии безопасности и применения
Магнитные зарядные кабели обеспечивают высокую безопасность, но при этом действуют некоторые рекомендации по использованию. Во-первых, магнитные разъемы разработаны с учетом требований электробезопасности и стабильности, что предотвращает распространенные электрические неисправности, такие как короткие замыкания или перегрузки. Во-вторых, магнитные зарядные кабели обычно обеспечивают скорость зарядки, сравнимую с традиционными зарядными кабелями, а некоторые высококачественные-продукты даже поддерживают технологию быстрой зарядки.
Таким образом, магнитные зарядные кабели широко используются в устройствах «умного дома», носимых устройствах, бытовой электронике и других отраслях, и благодаря постоянным технологическим улучшениям области их применения в будущем будут расширяться.
